美国下一代可持续航空技术研发计划概述

FAA Developing Next Generation of Sustainable Aviation Technology

王翔宇     2021年12月18日

收藏

美国联邦航空局(FAA)于2021年9月公布了持续降低能耗、排放和噪声(CLEEN)计划第三阶段的主要合作伙伴和初步实施方案。作为FAA应对全球气候变化挑战和降低航空业对环境负面影响总体战略的关键部分,CLEEN计划从2010年开始启动,以5年为周期分步实施,通过美国政府、飞机和发动机制造商、航空公司和燃料供应商的紧密协作,旨在开发消耗更少燃料、产生更少排放和具有更低噪声的下一代航空技术,从而支撑航空业朝着高效、清洁和安静的方向实现可持续发展,尽可能地消除环境保护对未来航空业增长的限制。



CLEEN计划第一阶段和第二阶段


CLEEN计划第一阶段于2010—2015年实施,根据FAA与波音公司、GE公司、霍尼韦尔公司、普惠公司、罗罗公司签署的合作协议,这5家公司自筹的配套资金不少于FAA的拨款,使总的投资金额超过了2.5亿美元。在第一阶段CLEEN计划取得理想预期的基础上,2015年后FAA又新增了极光飞行科学公司(Aurora)、美国菲尼克斯公司/达美航空技术公司/MDS涂层公司和柯林斯宇航公司作为合作伙伴,并为CLEEN计划第二阶段提供了1亿美元的经费支持,事实上10年的时间里工业界已经为CLEEN计划共计投入了3.88亿美元的资金,远远超过了FAA 的2.25亿美元的贡献。当然,为了获取更高的研发收益,CLEEN计划下的研究项目普遍具有相对较大的技术风险,通过与FAA分担开发成本,航空业愿意接受这种风险并能够更好更快地促进这些技术的成熟应用。

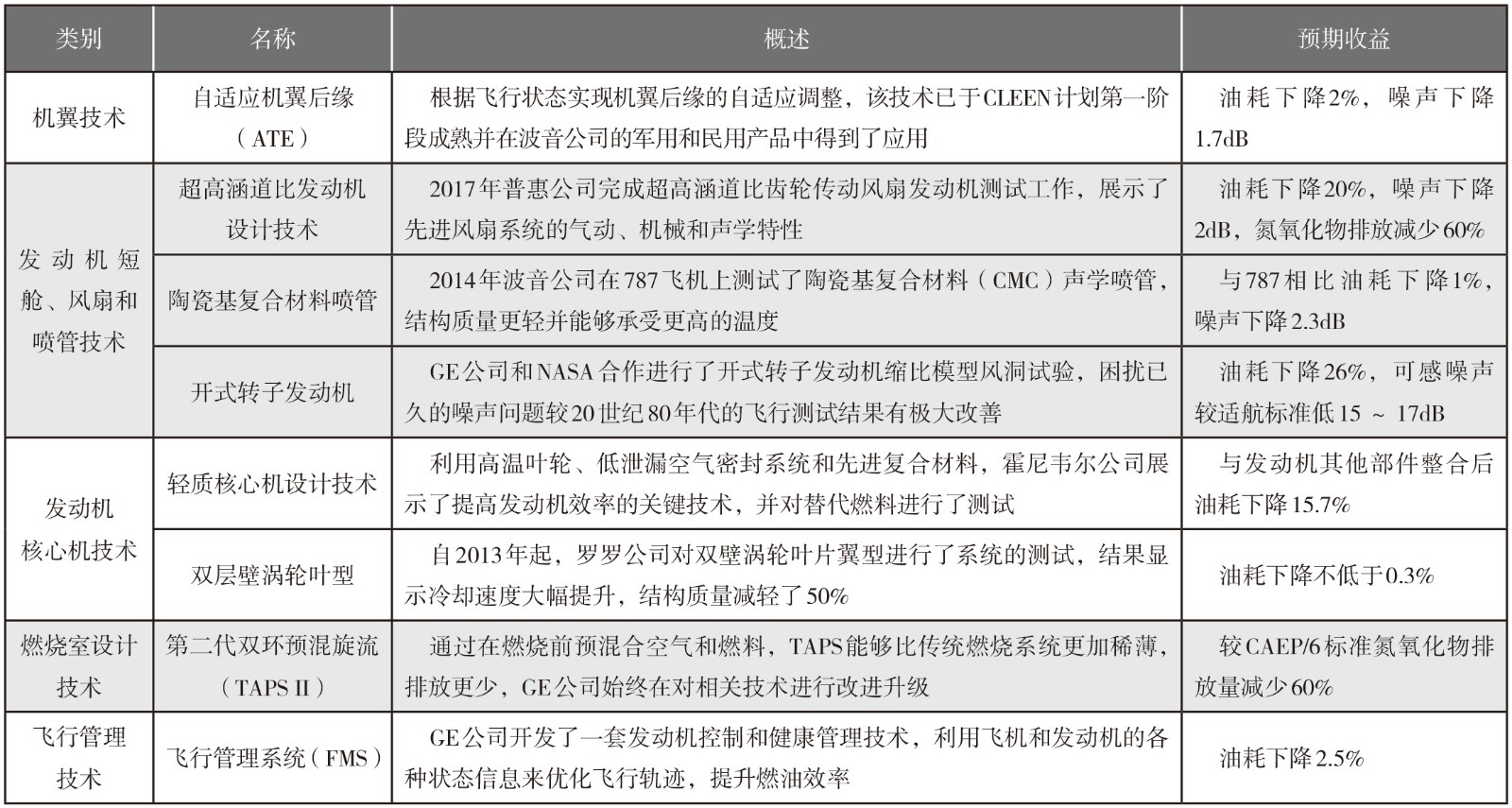

CLEEN计划第一阶段飞机和发动机技术项目

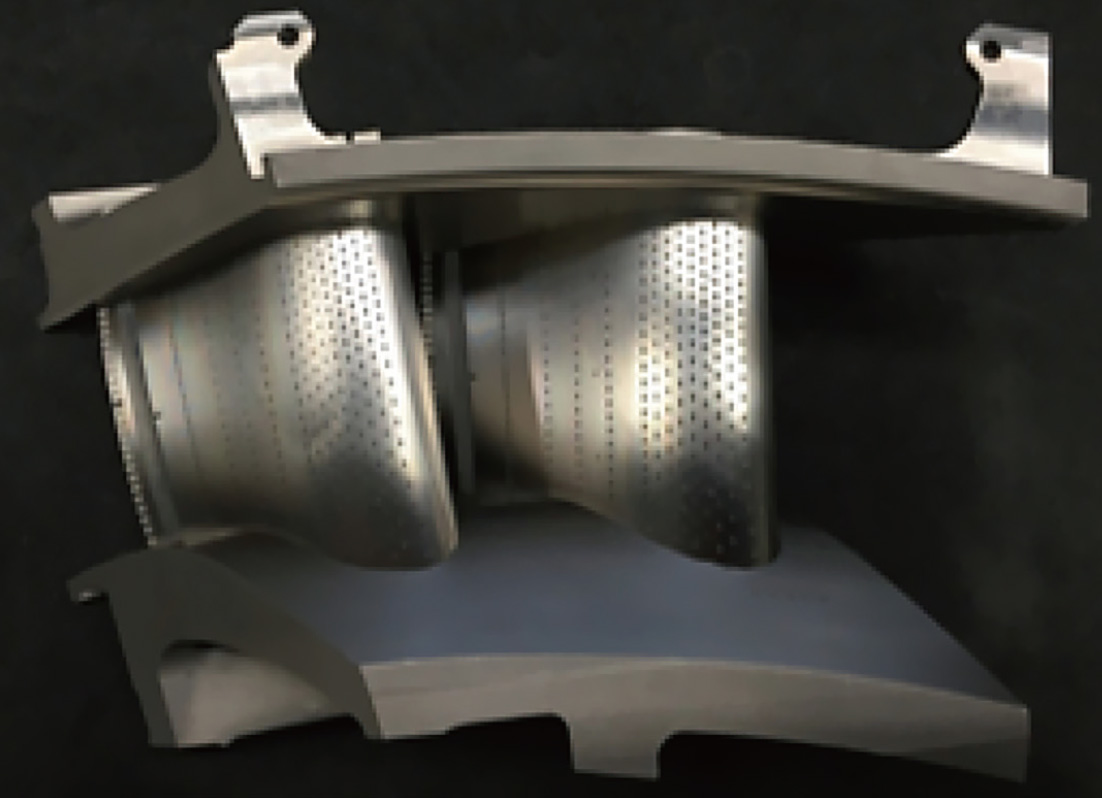

双层壁涡轮叶型



经历了CLEEN计划的前两个阶段,越来越多的针对能耗、排放和噪声的先进航空技术开始出现在飞机和发动机设计中。如GE公司独特的贫油燃烧系统——双环预混合旋流(TAPS)在CLEEN计划第一阶段实现了性能大幅升级,由此产生的第二代TAPS燃烧室已经在LEAP发动机中普遍应用,受到市场的广泛认可。CLEEN计划第二阶段GE公司进一步开发了第三代TAPS燃烧室并应用于GE9X发动机,氮氧化物排放量有望较航空环境保护委员会(CAEP)的标准低30%。同期,GE公司还借助CLEEN计划开发了飞行管理系统(FMS),实现了多种飞行任务的自动化处理,在综合考虑交通管制、气候变化、飞机性能和飞行时间等因素的基础上优化飞机控制系统的操作指令,更好地引导飞机按照批准的飞行计划飞行,预期能够降低2.5%左右的燃料消耗,未来可能会降低到3.5%以上。

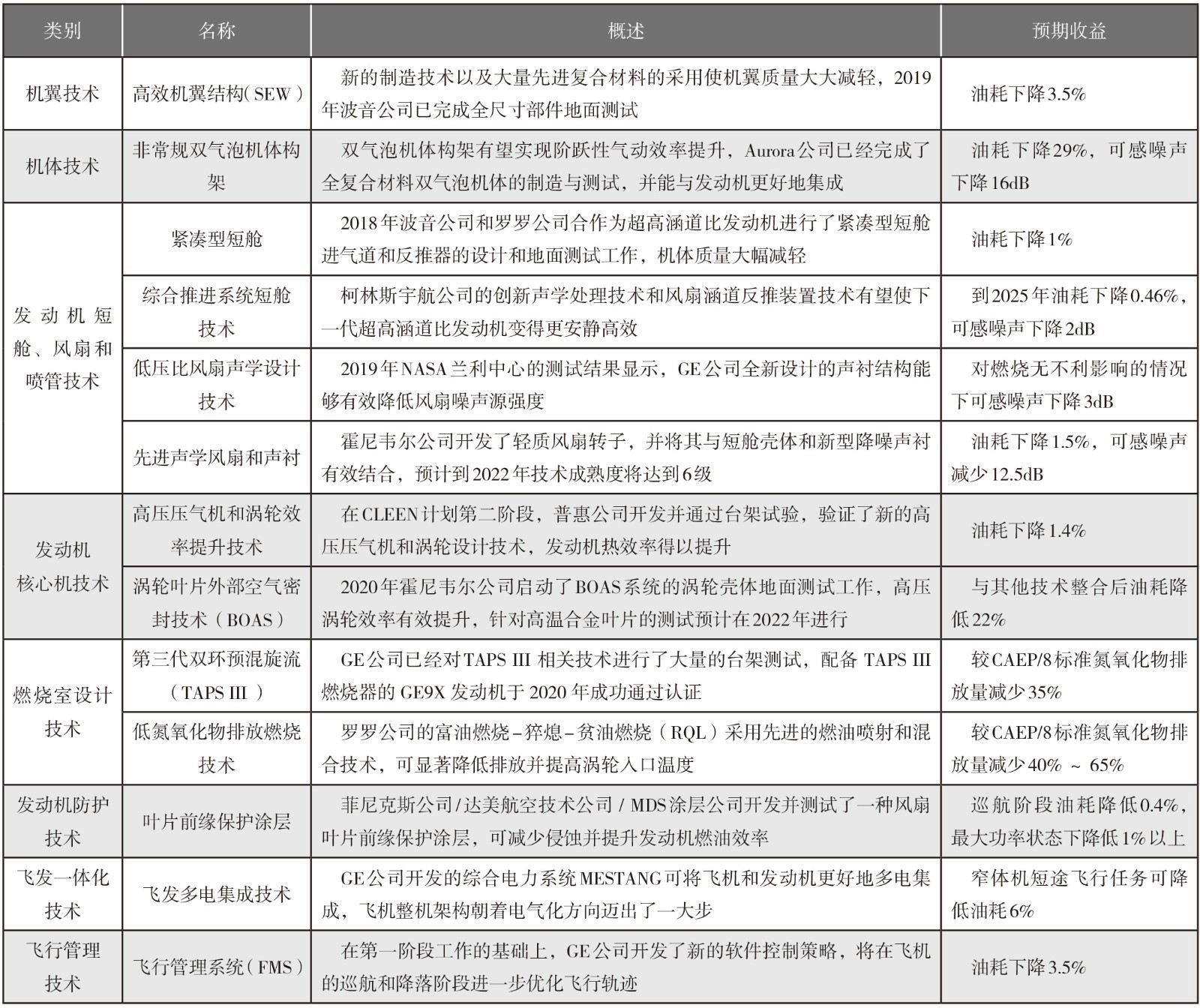

CLEEN计划第二阶段飞机和发动机技术项目

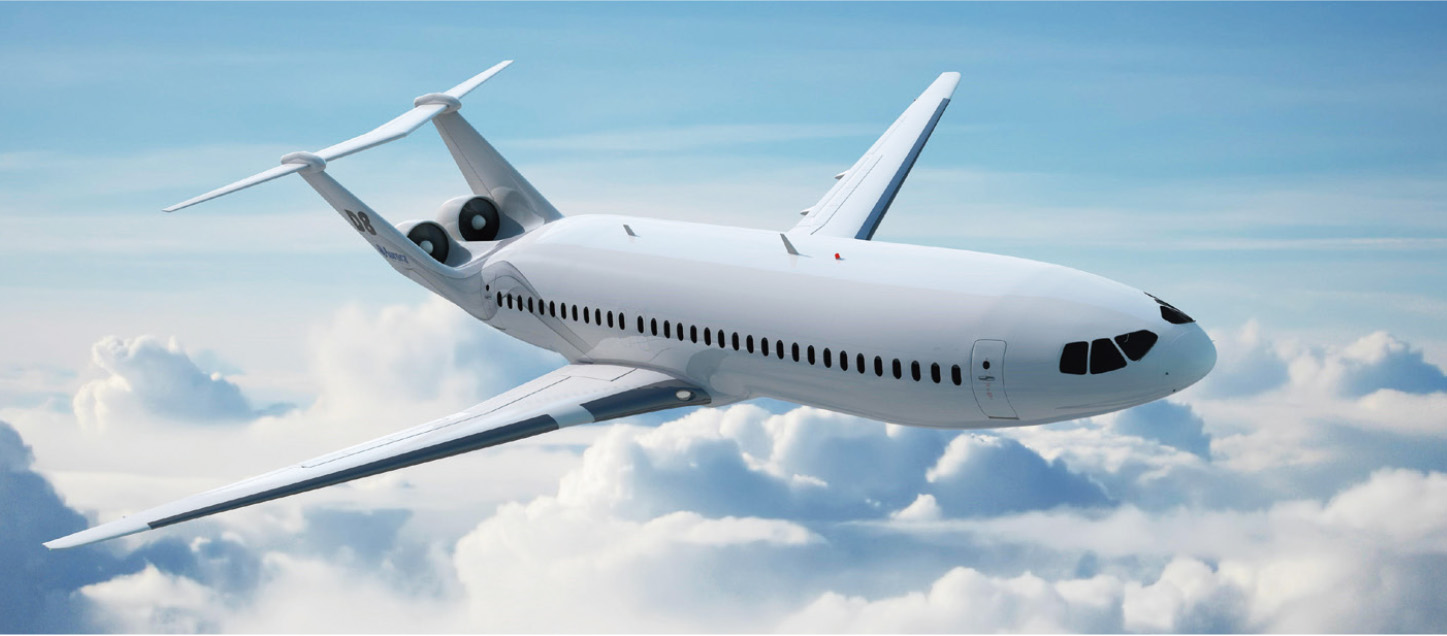

D8双气泡飞机总体布局概念图

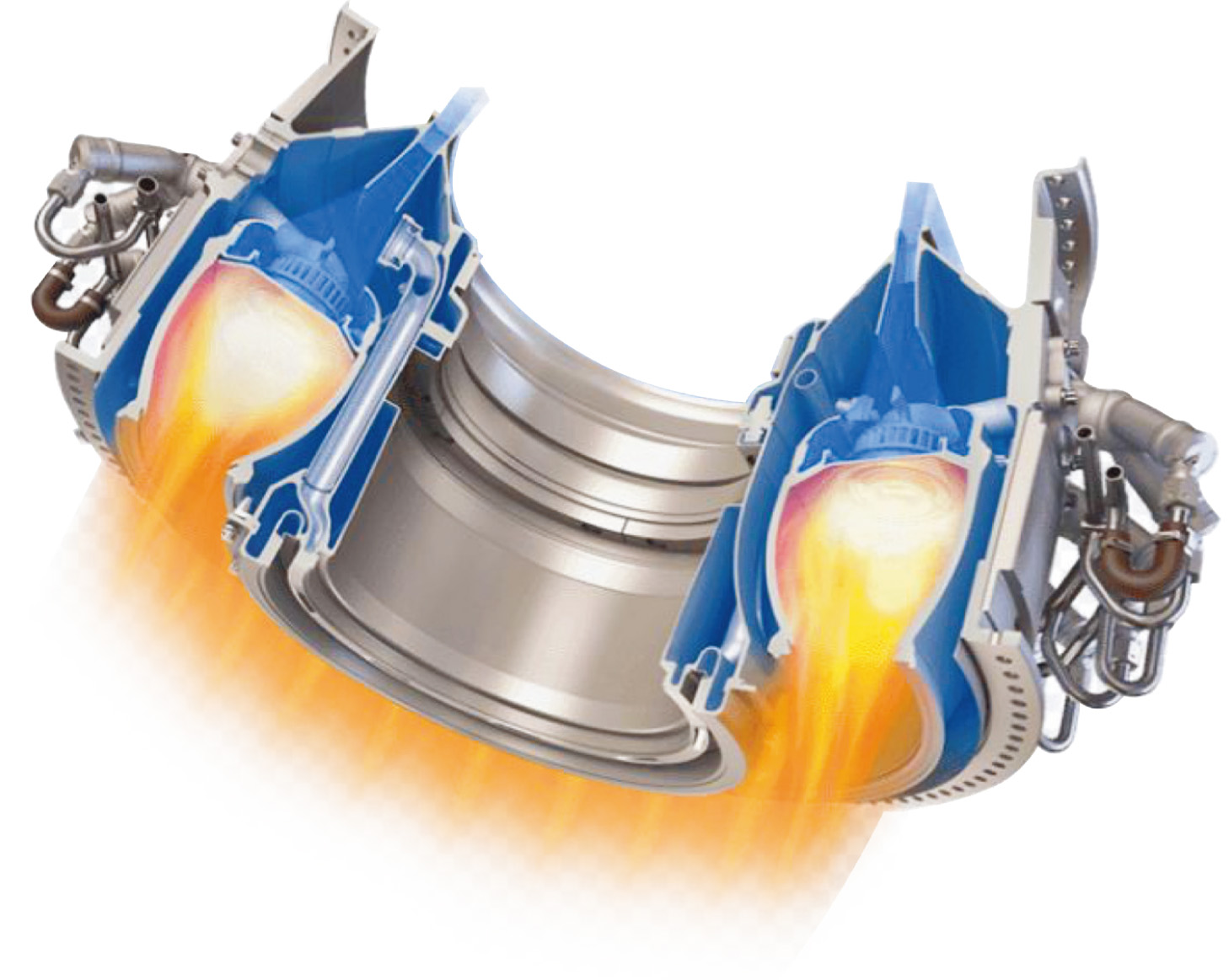

第二代双环预混旋流燃烧系统概念图

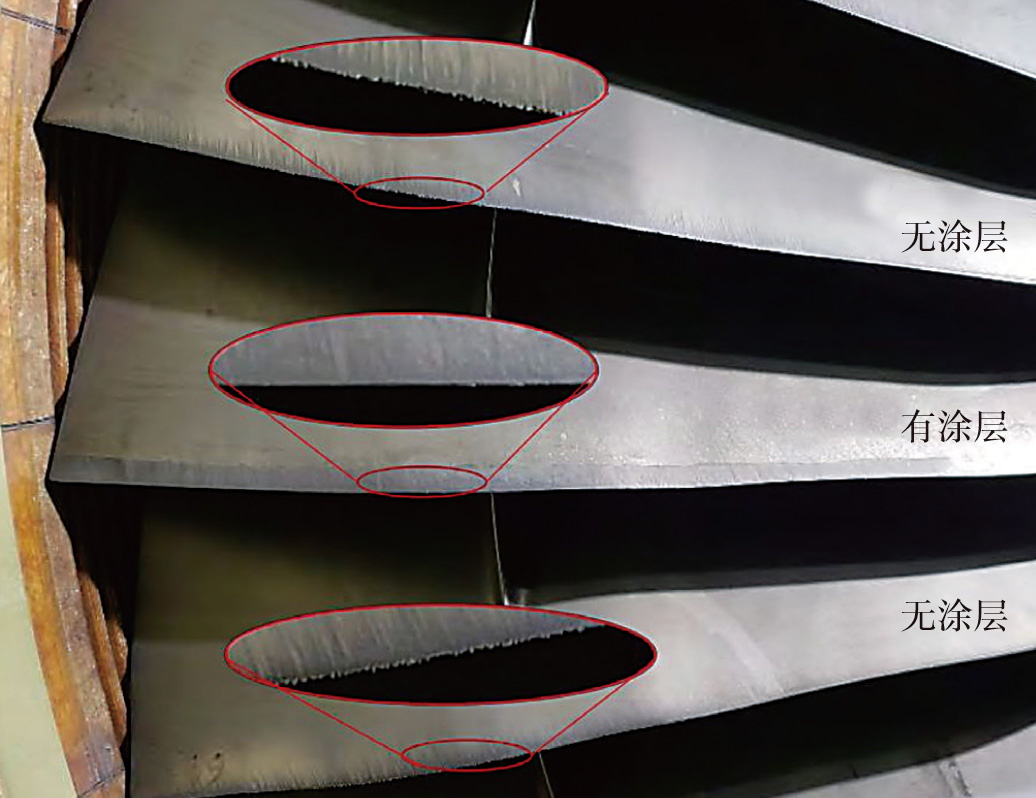

叶片前缘保护涂层防护效果对比图



航空业还以CLEEN计划为契机开发了具有普适应用潜力的分析工具,这些工具正在改进提升目前生产制造的飞机和发动机产品,相应的设计规范和制造方法得以完善,在降低能耗、排放和噪声方面取得的收益甚至超过了某些单独技术的突破。普惠公司在CLEEN计划第一阶段风扇开发工作中获取的试验数据已被其用来校核改进第二代齿轮传动风扇(GTF)发动机;GE公司、霍尼韦尔公司和罗罗公司进行的低排放燃烧研究,不仅减少了在该计划支持下特定燃烧系统项目的污染排放,还大大增强了每个公司为低排放目标设计和优化未来所有发动机燃烧系统的能力;柯林斯宇航公司在突破低阻力声学风扇涵道技术的同时,针对全新的声学结构形成了低阻力噪声表面和材料性能的数据库,可用于后续超高涵道比发动机的短舱设计。


此外,过去的10年里,CLEEN计划对未来可持续航空燃料(SAF)的相容性、燃烧性能和加入可持续航空燃料后发动机相应的操作变化进行了大量的评估和测试,在其规范标准与适航认证方面发挥了重要作用。2011年,霍尼韦尔公司顺利完成了加氢处理酯和脂肪酸(HEFA)燃料的测试工作,随后该燃料被添加到ASTM国际燃料规范中,与常规航空煤油的混合比例达到了50%。两年后,波音公司评估了HEFA对燃油系统密封件的影响,进一步了解了其关键燃油特性,普惠公司同期也对不少于5种的替代燃料方案进行了系统测试,截至2021年4月,已有7种替代燃料得以批准。CLEEN计划第二阶段开始对全合成燃料的可行性进行探索,GE公司的测试数据已经显示2018年批准使用的酒精喷射合成石蜡煤油(ATJ-SPK)可以达到更高的混合水平,同时还支持对过去的可持续航空燃料适航认证进行简化。罗罗公司也在进行一系列燃烧系统试验测试,确保合成燃料不会对目前的发动机安全性、耐久性和使用性能产生负面影响。



CLEEN计划第三阶段


在CLEEN计划第三阶段,FAA和6个行业合作伙伴仍将以过去两个阶段的成果为基础,围绕降低能耗、排放和噪声展开下一步的工作。从公开的报道来看, GE公司将以开式风扇发动机、混合动力系统、先进低排放燃烧和热管理系统为主要技术研发领域;普惠公司将开发超静音发动机风扇和先进的燃烧系统以减少噪声和排放;波音公司侧重于机翼、起落架和发动机进气道降噪技术的攻关,并开发飞行控制算法使飞机能够更安静地飞行、自主选择更省油的航线;霍尼韦尔公司将针对更高效的发动机风扇、燃烧系统、压气机和涡轮开展研究;柯林斯宇航公司旗下的勒尔(Rohr)公司将利用最新的声学技术对发动机喷管进行设计;达美航空技术公司、吉凯恩(GKN)公司、MDS涂层公司以及菲尼克斯公司继续联合开发耐腐蚀的风扇叶片涂层,降低发动机全生命周期的燃油消耗。此外,FAA还正在寻求与罗罗公司和赛峰集团达成合作协议。

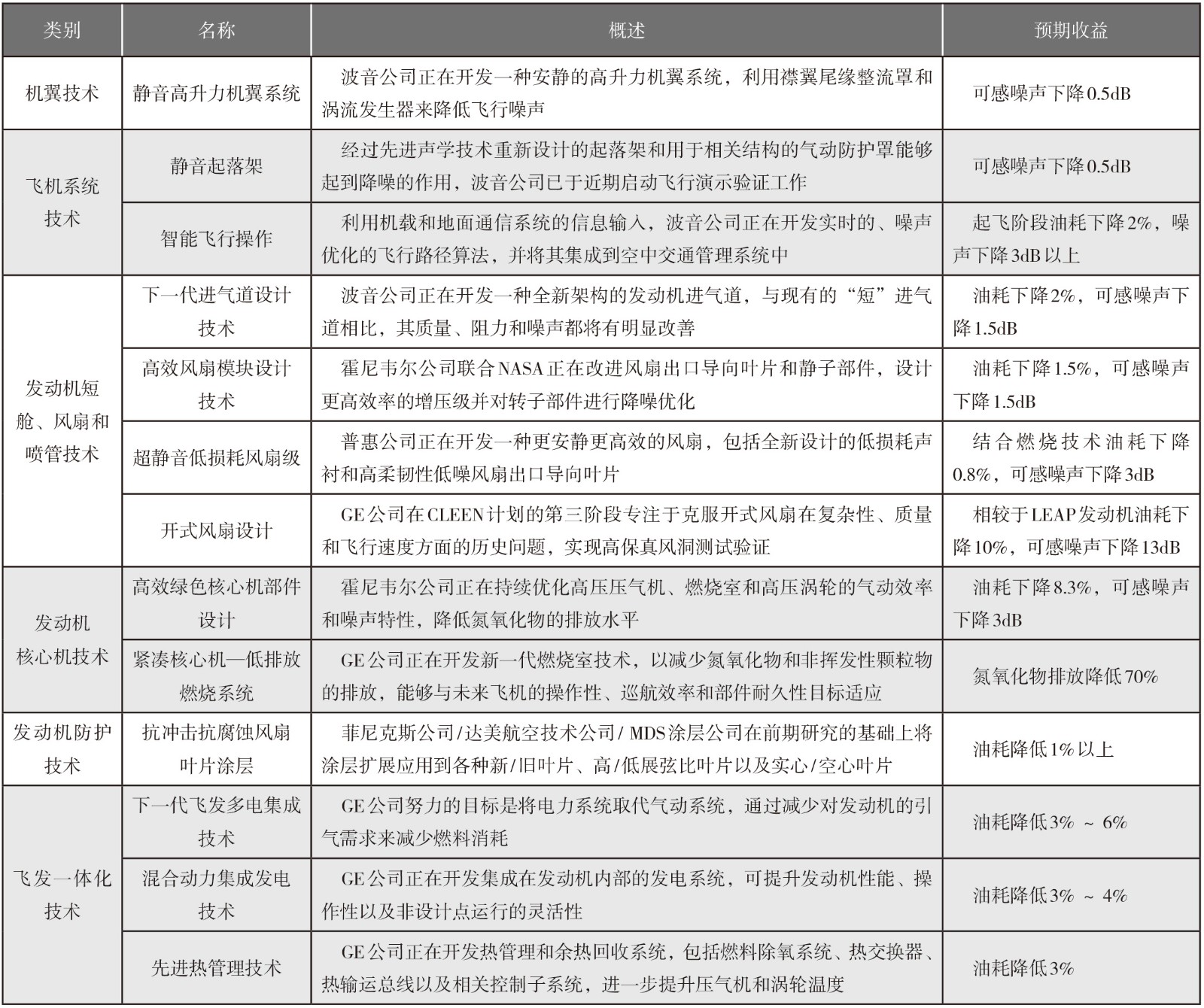

CLEEN计划第三阶段飞机和发动机技术项目




除了上述飞机和发动机技术项目外,CLEEN计划第三阶段将继续开展新的可持续航空燃料的测试与鉴定相关工作,以期尽快使其突破50%的混合比例限制并实现对航空煤油的100%替代。波音公司将扩大可持续航空燃料方案的筛选范围,在通过燃料兼容性的地面评估和飞行演示来支撑可持续航空燃料的适航认证,其测试数据也可为ASTM国际标准的编制提供依据。GE公司重点对具有独特化学组分的新可持续航空燃料进行分析鉴定,特别是目前备受关注的高环烷烃类燃料,若能够达到与常规航空煤油相近的密封膨胀性能指标,那么困扰多时的石蜡类替代燃料50%掺混体积上限问题将迎刃而解。

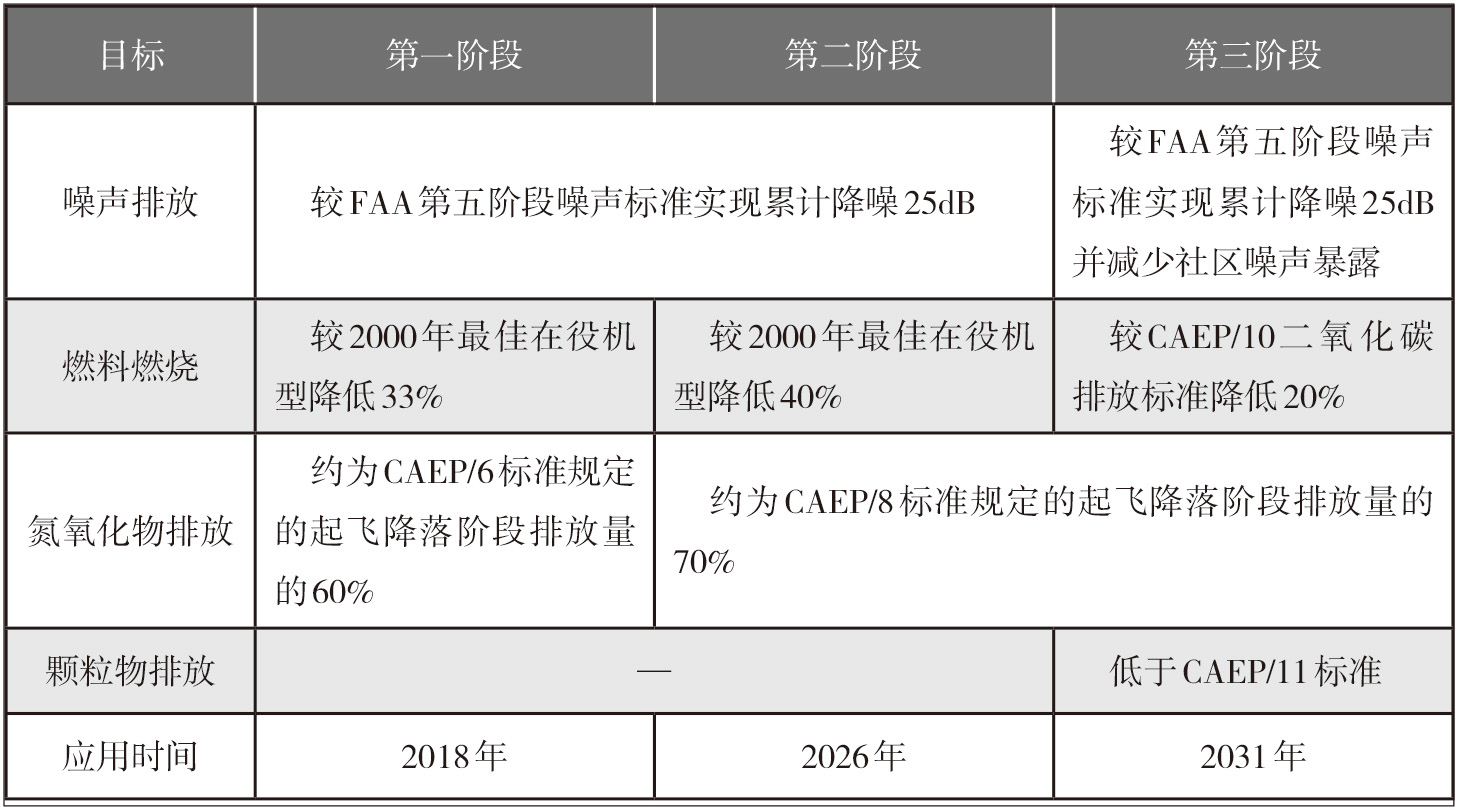

CLEEN计划不同阶段的发展目标

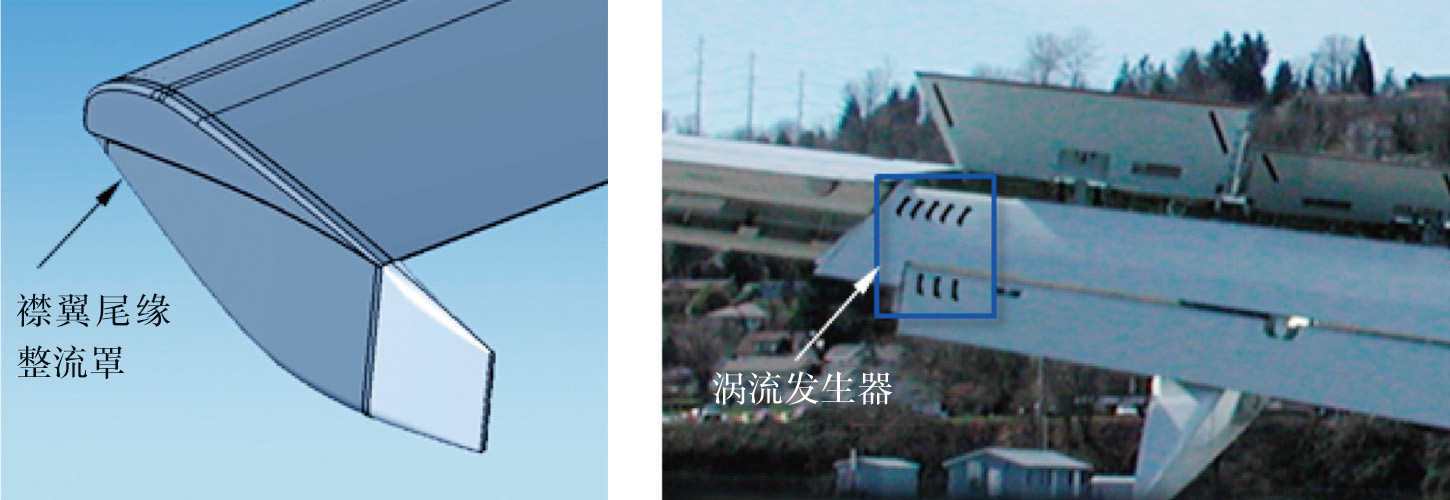

静音高升力机翼系统



长期以来,CLEEN计划的目标始终与飞机和发动机适航取证所要满足的环境标准密切关联,显然随着时间的推移和技术的进步,在很多标准越发严格的同时也有一些额外的指标开始出现。虽然CLEEN计划第一阶段和第二阶段减排参照的是2000年在役的飞机,不过CLEEN计划第三阶段目标变为相对CAEP于2017年通过的二氧化碳排放标准再降低20%,氮氧化物排放相当于国际民航组织(ICAO)适航要求上限的70%,新增的颗粒物排放目标也要低于ICAO标准,较FAA第五阶段噪声标准实现累计降噪25dB的同时还要进一步减少社区噪声(Community Noise)暴露。FAA预期CLEEN计划第三阶段布局的飞机和发动机技术可在2031年后投入市场应用,而与前两个阶段完全立足于常规亚声速飞行不同的是,现在FAA似乎对民用超声速飞行起飞/着陆阶段降噪以及巡航阶段降低氮氧化物排放技术的突破充满了期待。



CLEEN计划发展特点和展望


回顾过去10多年CLEEN计划的发展历程,延续和稳健是其一路走来的两个核心特点。无论是已有较好基础的老方案、还是成熟度较低的新构思,无论是涉及到整机架构的巨大改动、还是针对某个部件子系统的局部升级,CLEEN计划对未来航空技术的发展方向进行了全面广泛的布局,而这种布局一旦确定则随之有相对稳定的研究团队和持续的资金投入,从而可以循序渐进地开展工作,以5年为周期的各个研究阶段之间存在较好的衔接性,如TAPS和抗冲击抗腐蚀叶片涂层就是两个非常明显的例子。这些技术之间也存在一定的独立性,当某种技术达到某一阶段的成熟度预期后可投入实际应用,后续可视情对其进一步迭代升级。

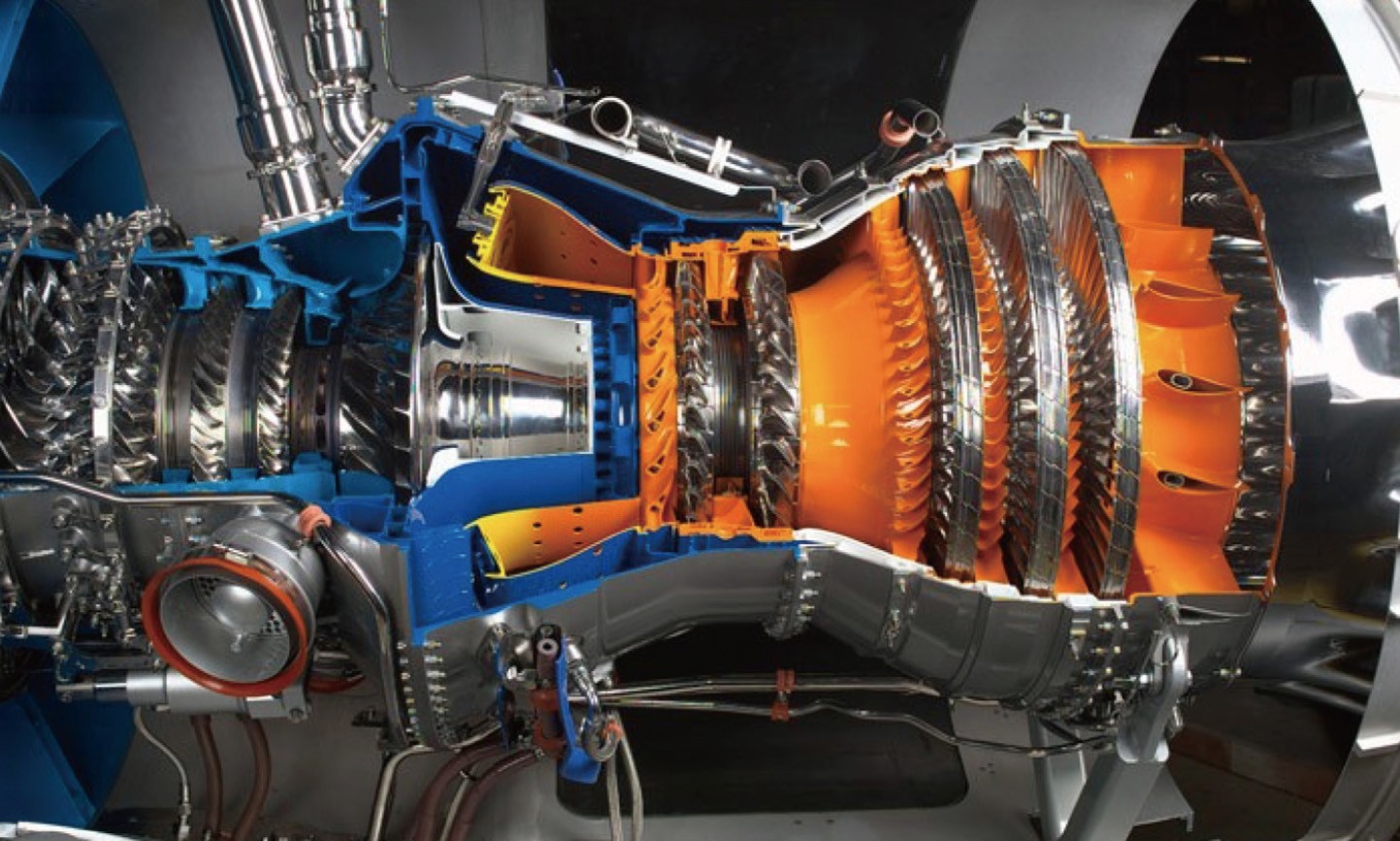

霍尼韦尔公司正在研发的高效绿色核心机



一个不得不承认的事实是,在绿色低碳、清洁高效的发展主题下,整个航空业似乎变得越来越激进,特别是欧洲的一些航空业远景白皮书更是叙事宏大,最快在2030年后才能得到应用的氢动力和电动技术已经成为规划论述的主体,同时涉及的内容已经从单纯的工程技术问题扩展到政策法规和空域管理等方方面面。相比之下,以CLEEN计划为代表的美国航空环境战略依旧步步为营,以传统飞机和发动机的技术革新为基本出发点,在对未来30年进行展望的同时将重心更多放在了短期目标的达成上。可以说大西洋两岸“仰望星空”和“脚踏实地”构成了助推未来航空技术发展的决定性力量,不过这两股力量到底如何汇聚与融合可能还有很大的不确定性。


目前,CLEEN计划取得的成果主要体现在以下4点:更加先进、更低排放的发动机燃烧系统已经开始投入实际应用;用来制造机翼的材料正在变得更加坚固、更加轻盈;全新的飞行管理系统算法使得飞机能够自主选择更省油的航线;几种可部分替代传统航空煤油的可持续航空燃料通过了适航认证(当然这一点只能部分归功于CLEEN计划)。据FAA预计,CLEEN计划第一阶段和第二阶的工作到2030年能够为全美民航机队降低2%和2.5%的燃料消耗,而到2050年二者对应的二氧化碳减排量有望达到3.7%和7.9%,合计约为4.24亿t。换言之,未来30年的时间仅CLEEN计划的前两个阶段就将为航空公司节省累计约923.64亿L、价值超过728亿美元的燃料,并减少了相当于305万辆汽车上路所产生的二氧化碳排放,考虑到从2031年开始CLEEN计划第三阶段的技术将引入商业运营,由此带来的进一步经济收益和环保收益值得期待。



结束语


为达成2050年实现航空业净零碳排放的宏伟目标,FAA正在借助CLEEN计划的实施全面推进能够降低能耗、排放和噪声的飞机和发动机技术以及可持续航空燃料的研发。CLEEN计划的前两个阶段显示出了巨大的成功,一些成熟的技术已经开始集成到当前机队中,工业界预计随着下一代飞机和发动机设计机会的出现以及CLEEN计划第三阶段任务的展开,更多的技术将在未来几年内投入市场使用,此外从这些技术研发中形成的分析和设计工具也带来了设计规范和制造方法的升级改进,全生命周期各个阶段的航空产品均会因此受益。


(王翔宇,中国航发研究院,高级工程师,主要从事航空发动机发展战略研究)



参考文献


[1] FAA.Continuous lower energy, emissions, and noise (CLEEN) program [R/OL]. (2021-9-10)[2021-10-25].https://www.faa.gov/newsroom/continuous-lower-energy-emissions-and-noise-cleen-program?newsId=22534.
